達(dá)克羅（Dacromet），是一種基于鋅鋁復(fù)合涂層的無(wú)電解金屬表面先進(jìn)處理技術(shù)。起源于20世紀(jì)50年代的歐美，70年代開(kāi)始正式進(jìn)入商業(yè)化應(yīng)用階段，最初用于解決道路融雪劑對(duì)汽車(chē)底盤(pán)的腐蝕問(wèn)題，國(guó)內(nèi)于90年代引入該技術(shù)。其核心原理是通過(guò)將金屬工件浸涂或噴涂含有超細(xì)鱗片狀鋅粉、鋁粉（其厚度為微米級(jí)甚至達(dá)納米級(jí)）、鉻酸和去離子水的水性涂料，經(jīng)過(guò)180℃-300℃左右高溫烘烤，最終在金屬表面形成厚度為4-8μm的由鋅、鋁、鉻的氧化物組成的銀灰色無(wú)機(jī)防腐涂層，防腐性能是傳統(tǒng)電鍍鋅的7-10倍。

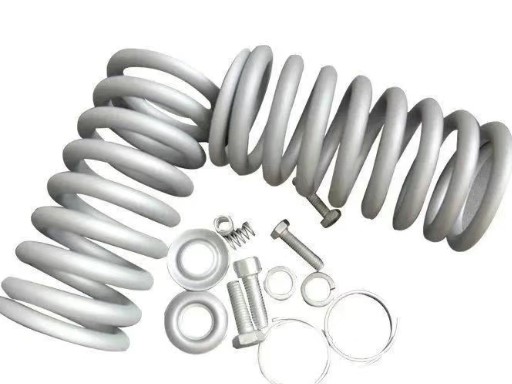

達(dá)克羅技術(shù)廣泛應(yīng)用于汽車(chē)（高強(qiáng)度底盤(pán)部件、發(fā)動(dòng)機(jī)周?chē)饘偌?、緊固件等）、航空航天（飛機(jī)零部件、發(fā)動(dòng)機(jī)部件）、電力設(shè)備（輸電塔、變壓器外殼等）、海洋工程等領(lǐng)域。據(jù)統(tǒng)計(jì)，2023年全球達(dá)克羅涂覆設(shè)備市場(chǎng)規(guī)模約120億元人民幣，2025年預(yù)計(jì)能達(dá)150億元；2023年中國(guó)達(dá)克羅處理市場(chǎng)規(guī)模約為185億元，2025年達(dá)克羅處理在金屬表面處理領(lǐng)域的滲透率也將從23%提升至35%，市場(chǎng)規(guī)模有望突破230億元。
達(dá)克羅防腐機(jī)理的三個(gè)方面
1 屏蔽效應(yīng)：

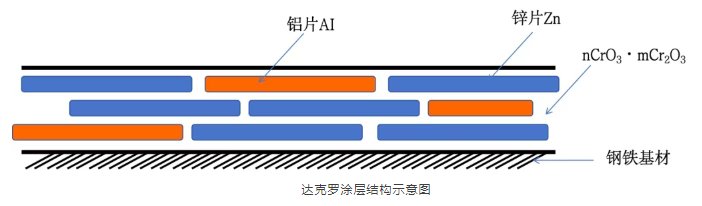

涂層由數(shù)十層直徑通常<20μm的鋅鋁鱗片交錯(cuò)堆疊而成，形成物理屏障，阻礙水、氧、Cl-等腐蝕介質(zhì)滲透。
2 鈍化作用：
在傳統(tǒng)達(dá)克羅涂層中，鉻酸（H2CrO4）在高溫烘烤過(guò)程中與鋅、鋁以及金屬基體反應(yīng)生成致密的鈍化膜，抑制電化學(xué)反應(yīng)。傳統(tǒng)工藝依賴(lài)六價(jià)鉻的強(qiáng)氧化性實(shí)現(xiàn)鈍化，但六價(jià)鉻具有毒性和致癌性，因此無(wú)鉻達(dá)克羅改用鉬酸鹽、鋯酸鹽或有機(jī)硅烷體系作為鈍化劑。
3 陰極保護(hù)：
鋅作為較活潑金屬優(yōu)先與腐蝕介質(zhì)發(fā)生反應(yīng)，形成一層腐蝕產(chǎn)物膜，對(duì)底層金屬起到陰極保護(hù)作用；鋁能夠在涂層表面形成一層致密的氧化鋁保護(hù)膜；鉻的氧化物在涂層中起到將鋅粉和鋁粉粘結(jié)的作用，增強(qiáng)涂層與金屬基體間的結(jié)合力。
關(guān)鍵技術(shù)
1 涂液配方技術(shù)：
金屬鋅/鋁片的選擇：鋅、鋁片的粒度、形狀、純度等直接影響涂層的致密性和耐蝕性。鉻酸鹽的作用：鉻酸鹽是達(dá)克羅涂液中的關(guān)鍵成分，起到固化劑和鈍化劑的作用，但現(xiàn)代環(huán)保配方已逐步采用三價(jià)鉻或完全無(wú)鉻替代。
添加劑的使用：添加一些如表面活性劑、分散劑、增稠劑等添加劑，種類(lèi)和用量需要根據(jù)具體的配方和工藝要求進(jìn)行優(yōu)化。
2 涂覆工藝技術(shù)
浸涂法：適用于形狀復(fù)雜、有內(nèi)腔的工件，需注意控制浸涂時(shí)間和速度，以避免涂層厚度不均勻。
噴涂法：適用于大型工件或?qū)ν繉油庥^要求較高的場(chǎng)合，噴涂過(guò)程中需要控制好噴槍的壓力、距離和角度，以確保涂層質(zhì)量。
刷涂法：適用于一些局部涂覆或小型工件，工業(yè)應(yīng)用較少，操作簡(jiǎn)單但效率低，且涂層厚度和均勻性較難控制。
3 固化工藝技術(shù)：
溫度控制：達(dá)克羅涂層的固化需要在特定的溫度范圍內(nèi)進(jìn)行。時(shí)間控制：通常單次涂覆后的高溫固化時(shí)間在20-30分鐘（每完成一次涂覆，均需獨(dú)立進(jìn)行一次高溫固化，多層涂覆需按層數(shù)累加總時(shí)間），具體時(shí)間取決于工件的材質(zhì)、涂層厚度和固化設(shè)備的性能等因素。
加熱方式：常用的方式有熱風(fēng)循環(huán)加熱（能使工件受熱均勻，但加熱速度較慢）、紅外線加熱（加熱速度快、能量利用率高，但需注意避免局部過(guò)熱導(dǎo)致的涂層氫脆）等。
4 質(zhì)量檢測(cè)技術(shù)：
外觀檢測(cè)：一般采用目視檢查的方法，但對(duì)于一些微小的缺陷，需借助放大鏡或顯微鏡進(jìn)行觀察。
厚度檢測(cè)：常用的厚度檢測(cè)方法有磁性測(cè)厚儀法（適用于適用于鋼鐵基材，操作簡(jiǎn)單、快速）、金相顯微鏡法（可觀察涂層的微觀結(jié)構(gòu)且能測(cè)量涂層厚度，但需要制備金相試樣，操作相對(duì)復(fù)雜）、X射線熒光測(cè)厚法（能準(zhǔn)確測(cè)量多層涂層中各層的厚度，但設(shè)備價(jià)格較高）等。

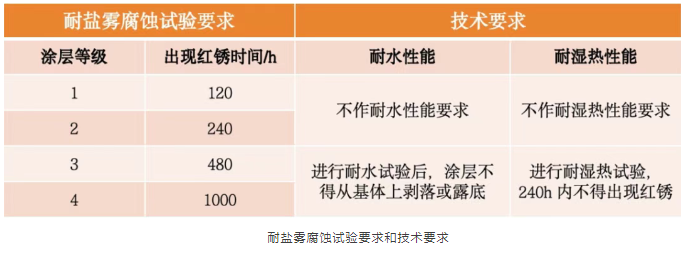

耐腐蝕性檢測(cè)：通過(guò)鹽霧試驗(yàn)、濕熱試驗(yàn)等方法來(lái)評(píng)估涂層的耐腐蝕性。
結(jié)合力測(cè)試：采用劃格法、膠帶法、拉伸試驗(yàn)、剝離試驗(yàn)、剪切試驗(yàn)等方法進(jìn)行測(cè)試。
